Коннектор JST 1,25 4p

Инструменты

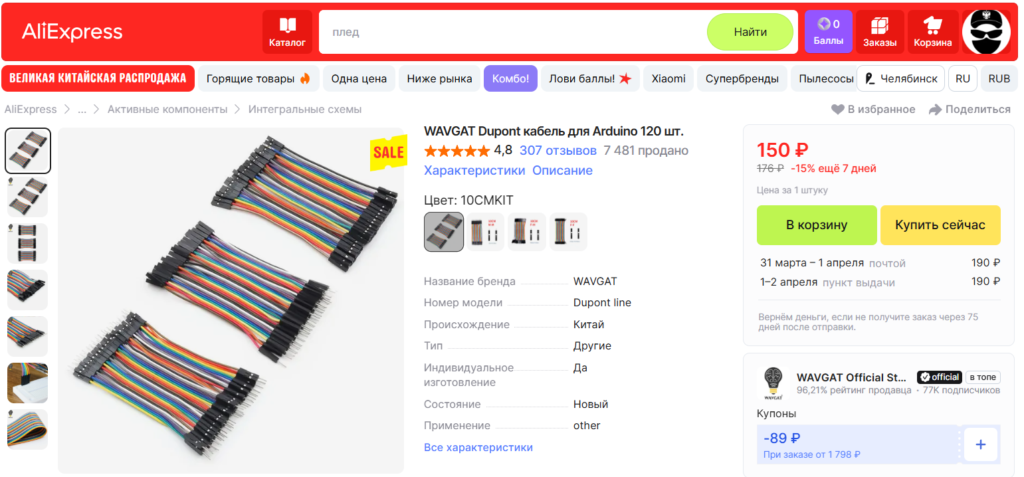

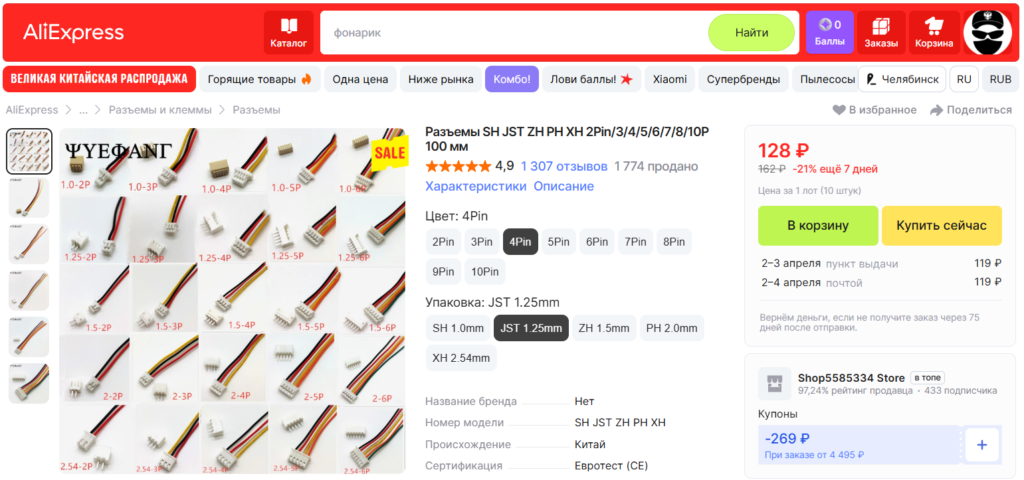

Коннектор используется для подключения к разъёму UART камер и регистраторов Dahua, а возможно и не только, и представляет собой разъём JST 1,25 4p с проводками. В таком виде его использовать не получится, надо соединить с половинками проводов Dupont для того, чтобы получить и на другом конце тоже коннекторы, которые будут подключаться к пинам USB-TTL адаптера.

Коннектор JST 1,25 4p
JST 1,25 4p + Dupont = коннектор для USB-TTL адаптера

На платах Dahua, как правило, разъёма UART нет, а есть только контактные отверстия, куда этот разъём должен быть впаян, поэтому нужно заказывать не просто разъём с проводками, а ещё и с ответной частью. Ответную часть можно, собственно, впаять, но необязательно. Можно ограничиться тем, что вставить её в отверстия и как-то закрепить.

Коннектор JST 1,25 4p
Контакты UART на плате Dahua

Цвета проводов могут соответствовать принятым обозначениям, т.е. чёрный провод — не факт, что земля, а красный — не факт, что питание. Ориентироваться лучше всего по земляному пину. У Dahua — это второй с краю пин. Найти его можно мультиметром, прозвонив на «массу». Тогда первый пин будет питание, третий и четвёртый — TX и RX, соответственно. Если цвета не соответствуют, можно аккуратно отогнуть фиксаторы разъёма и переставить контакты, но хрупкие они там очень, поэтому так делать не стал, а просто запомнил как оно есть. Поскольку от партии к партии взаимное расположение проводов может меняться, перед подключением всегда нужно проверять, который из контактов на плате земляной и подключать исходя из этого.

Коннектор JST 1,25 4p
Назначение контактов UART на плате Dahua

При подключении к плате последовательность проводов сохраняется. То есть земля адаптера подключается на землю платы и т.д. Тогда RX адаптера попадает на TX платы и наоборот, и всё будет работать.

На самом деле, первый контакт, который питание вообще не используется и его можно отрезать, чтобы не мешался.
